martes, 28 de junio de 2016

Circuito 1,20 x 0,60m (parte 9) Caja de conexiones

Hola de nuevo! Bueno, ahora que ya tenemos la estructura del circuito montada voy a proceder a montar la caja de conexiones al circuito; que nos servirá para conectar la fuente de alimentación y el mando, a la pista.

Para construirla he adquirido una caja de plástico de dimensiones 12x7x4 cm, en una tienda electrónica. Además he aprovechado también, para comprar las hembrillas de las conexiones.

La caja nueva tiene este aspecto:



Lo primero que hago es hacerle unos agujeros, del diámetro adecuado, para poder instalar las hembrillas de las conexiones.

En total hay que hacerle cinco agujeros, dos para la fuente de alimentación y tres para el mando.



Pongo cada hembrilla en su sitio:



Bien, ahora toca montar la caja en nuestro circuito.

Para ello debo conectarla a dos cables que instalé previamente en la pista; cada uno de ellos está soldado a una de las cintas de cobre que puse en el carril...

En la siguiente imagen vemos el cable que soldé antes de poner el cajón alrededor del circuito:



En el sitio donde va a ir la caja de conexiones, hice una agujero en la madera del cajón para dejar pasar el cable:



Ahora toca conectar este cable a la caja.

Previamente he hecho todo el cableado necesario dentro de la caja de conexiones, según el siguiente esquema:




Ahora toca montarlo todo, retiro la tapa inferior de la caja:



Le hago un agujero para pasar el cable y lo conecto todo:




Y finalmente atornillo con tirafondos la caja a la estructura del cajón, hay que tener en cuenta que estos tirafondos están atornillados contra los tacos de madera de la estructura (que vimos en la anterior entrada), para que todo el conjunto tenga suficiente rigidez.




Bien, pues ya tenemos la caja de conexiones montada. Ahora a seguir trabajando con la decoración del circuito...

Salut i Slot!



Continua en Circuito 1,20x0,60m_Parte 10 Asa para transporte


Para ver el proyecto entero: Haz click aquí





martes, 21 de junio de 2016

Circuito 1,20 x 0,60m (parte 8) Estructura Cajón


Bueno, una vez que ya he hecho la decoración de la zona central del circuito, voy a empezar a montar el cajón alrededor de la pista, para cerrar el circuito.

La idea que tengo es poner listones de madera de balsa por todo el perímetro de la estructura, de 10cm de altura y 0,5cm de anchura.

Utilizaré este tipo de madera ya que es muy ligera y no incrementará casi nada el peso total de la maqueta.

Para poder unir estos listones al circuito y que todo el conjunto tenga suficiente rigidez; voy a añadir unos tacos de madera a la estructura de la base. Luego pegaré con cola blanca y tirafondos, los tablones de madera balsa contra estos tacos.

Veámoslo en imágenes:

Primero corto unos cuantos tacos de madera con la medida adecuada:



A continuación, cojo la base del circuito y voy recortando en el chovafoam varios "agujeros" donde pondré los tacos:




Cojo cada uno de los tacos y los pego con cola contra el tablero de MDF:





Hasta que toda la parte inferior del tablero queda así:



Si os fijáis en la foto anterior, he soldado dos cables, uno a cada cinta de cobre. Más adelante me servirán para conectar la caja de conexiones... Ya que toda está parte irá tapada con el tablero de la parte inferior de la estructura.

A continuación pego el tablero de contrachapado en la base de la estructura.

Reparto una buena cantidad de cola por toda la superficie:



Pongo el tablero encima y aprovecho para poner los tirafondos que lo unirán rígidamente a la estructura.

Hago unos taladros-guía para los tirafondos:

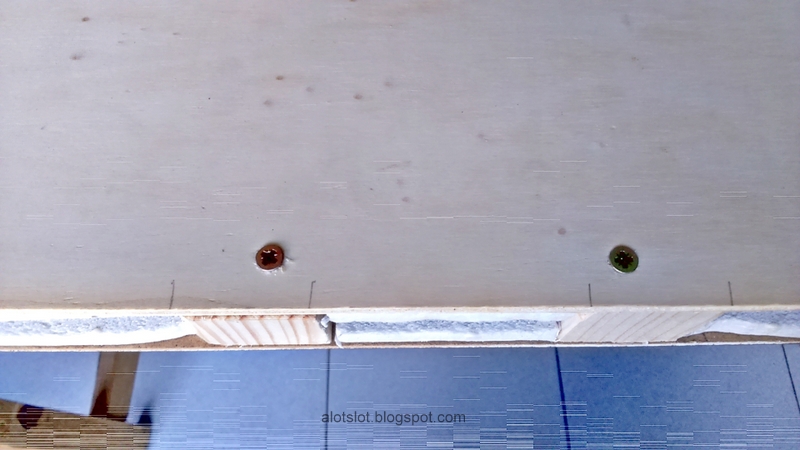

Y los voy poniendo por toda la estructura:





En las siguientes imágenes se puede ver un poco mejor cómo queda la estructura de la base acabada:




A continuación añado los listones de madera de balsa por todo el perímetro.

Pongo un poco de cola en cada listón, los coloco en su posición definitiva y atornillo los tirafondos contra los tacos de madera que he puesto antes:




Por la parte interior se ve así:



Voy añadiendo el resto de listones:




Hasta que queda todo el circuito cerrado:



 Unas vistas más cercanas:





Bueno, cómo ya habéis podido comprobar en las fotos, he pintado con aerógrafo algunos de los listones de madera; simulando un cielo con nubes.

En las zonas que no he pintado "cielo", para decorar, haré nuevamente unas montañas cómo las que hice previamente, contra las maderas del cajón.

A ver cómo quedará! Lo veremos pronto.

Hasta entonces, Salut i Slot!




Continua en Circuito 1,20x0,60m_Parte 9 Caja de conexiones


Para ver el proyecto entero: Haz click aquí






lunes, 13 de junio de 2016

Circuito 1,20 x 0,60m (parte 7) Decoración II


Seguimos con la decoración de las montañas. Una vez está bien seca la pintura, les añado un poco de césped para darles un poco de color.

Para ello cojo una lámina de césped de modelismo ferroviario y voy cortando trozos que encajen con las formas de las montañas que ya tengo hechas.

Así por ejemplo en las montañas de la zona 2, he pegado el césped de la siguiente manera:



Para darle un poco más de realismo, he rociado pintura, diferentes tonos de verde y marrón, sobre el césped con el aerógrafo; para que el color verde no quede tan uniforme.

Ahora paso a decorar la zona de las cunetas.

Para ello cojo un bote que tengo lleno de arena de playa limpia, y la voy pegando con cola blanca en las cunetas:





Una imágenes más cercanas para ver cómo va quedando:





Cojo el aerógrafo, lo cargo con pintura marrón y pinto las cunetas:




Unas imágenes más cercanas:





Para dar sensación de profundidad y volumen, pinto con un color marrón muy oscuro casi negro y muy diluido, todas las cunetas; de manera que este color se vaya depositando en el fondo.

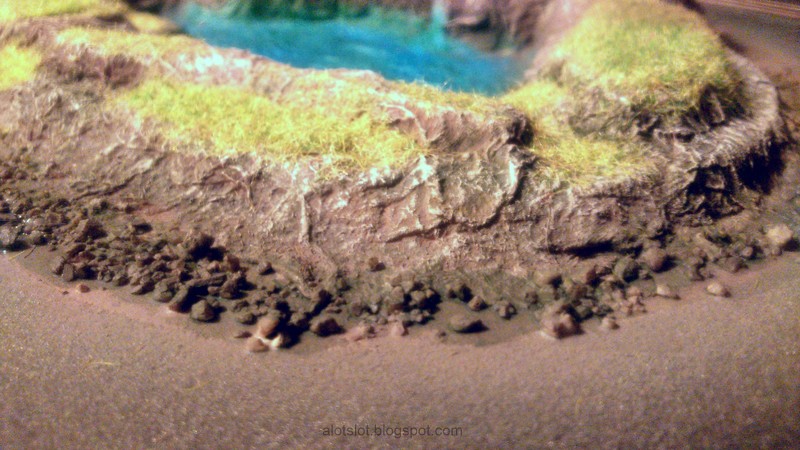

A continuación saco brillos, con la técnica del pincel seco y colores claritos, sobre todas las piedras de las cunetas:




Además he añadido piedras en la zona de césped:




Bueno, de momento la decoración de las montañas interiores la detengo en este punto. Más adelante les añadiremos unos matorrales y unos árboles.

Veamos los resultados finales.

Una parte nos ha quedado así:



Una de las montañas así:





Y la montaña con lago de la siguiente manera:





A continuación voy a hacer el cajón exterior, os lo enseñaré en la próxima entrada.

Salut i Slot!



Continua en Circuito 1,20x0,60m_Parte 8 Estructura cajón


Para ver el proyecto entero: Haz click aquí
