Diorama Le Mans Box Clásico (part 5)

Hola de nuevo!

Vamos a seguir pintando hoy las piezas que nos faltan para acabar el diorama.

La base ya la tenemos hecha, nos toca ahora hacer las casetas de boxes.

Los boxes los tengo separados en dos partes para facilitar el proceso de pintado; el murete de delante y las casetas boxes en si.

Primero de todo le damos imprimación a las piezas.

Cogemos el murete que va delante de los boxes y pintamos la parte frontal de color blanco mate (ref. XF-2 de Tamiya). Y la parte superior, que simula una superficie hecha de listones de madera, la pintamos de color marrón cuero (ref. 70940 de Model Color):

Para dar mayor realismo a la madera, aplico pigmento color pizarra oscuro (ref: 73.114 de Vallejo) para que los huecos queden más oscuros y luego saco luces, con la técnica del pincel seco y un color clarito como el Amarillo desierto mate (ref. XF-59 Tamiya).

Y la pieza nos queda pintada de la siguiente manera, aunque la foto no refleja perfectamente el resultado obtenido...:

Terminada esta pieza, procedemos con la parte principal de los boxes. A la que previamente le hemos dado la imprimación y pintamos de color blanco mate (ref. XF-2 Tamiya).

Pintamos ahora las puertas, enmascaramos primero las superficies a proteger:

Cargamos la cazoleta del aerógrafo con color marrón mate (ref. XF-10 Tamiya) y pintamos:

Como el resultado obtenido es un color muy plano, procedemos a envejecer las puertas, igual que hemos hecho con las maderas que van sobre el murete y el resultado es el siguiente:

Tan solo nos queda ahora pintar los detalles.

El pomo de la puerta lo pinto de color aluminio mate (ref XF-16) y el cableado e interruptor de la luz en gris cielo (ref. XF-19) y gris JN (ref. XF-12).

Si ponemos el murete frenta a los boxes nos quedará así:

El resultado es bastante bueno, verdad? A mi me gusta mucho

Os muestro ahora, la misma versión de los boxes, pero con un "efecto sucio", tal cómo me ha pedido Alex al encargarme el diorama. Para ello he usado pigmentos de diferentes colores y pintado las esquinas de un color más oscuro,  para envejecerlo, intentando con ello simular la grasa o suciedad que se puede acumular en unos boxes.

En la siguiente imagen podéis compara el resultado con los dos acabados distintos, uno limpio y el otro sucio, a ver cual os gusta más:

Bien, ya tenemos el diorama pintado!!!

Ahora solo nos falta preparar las calcas que hay que ponerle, por un lado serán los sponsors en el murete y por el otro, en la parte superior del techo, la marca del coche y el dorsal correspondiente.

Pero, para ir abriendo boca podemos juntar los boxes con la peana para ver el diorama casi terminado.

Unas imágenes de la versión limpia:

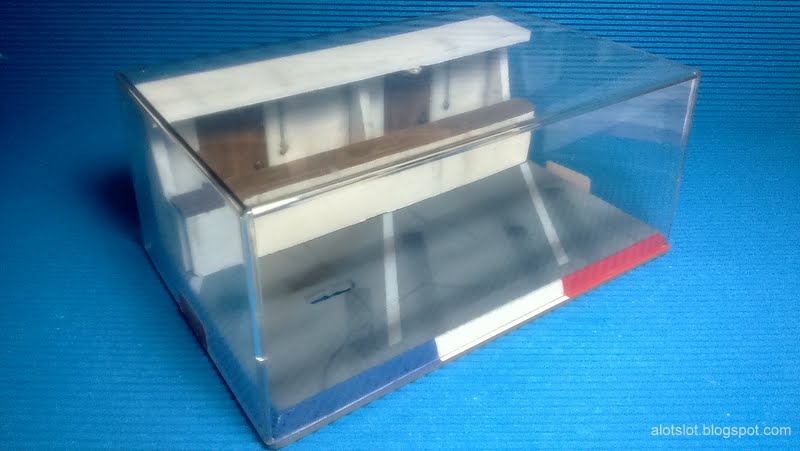

Con la tapa transparente de una caja de la marca Carrera:

Y la versión en sucio:

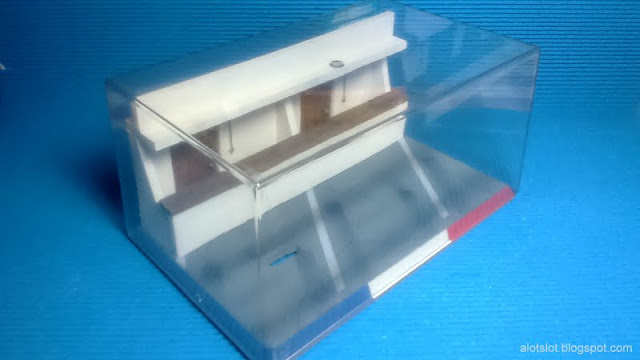

Y ahora con la tapa transparente de una caja de la marca Ninco:

Os muestro también una imagen más cercana para apreciar los detalles de los acabados:

Ya en la siguiente entrada podremos ver las imágenes del diorama totalmente terminado, con las calcas puestas en su sitio.

Hasta entonces un saludo a todos y:

Salut i Slot!

Continua en Le Mans Box Clásico (part 6)

Diorama Le Mans Box Clásico (part 4)

Hola compañeros!

Voy a empezar hoy con el proceso de pintura de nuestro nuevo diorama.

Tal y como vimos en la última entrada, ahora ya tenemos todas las piezas que formarán el diorama hechas en resina. Ahora nos toca decidir por donde empezamos el proceso de pintura.

A mi me parece que lo ideal es pintar primero la peana. Empecemos! Naturalmente esta no debe ser la única manera de pintarlo, pero es la manera cómo a mi me ha dado mejores resultados. El objetivo es también que le pueda servir de ayuda a cualquier aficionado al scratch&building que se anime a hacer un diorama como este...

Cojo una base de resina universal de las que tenemos en AlotSlot:

Como la superficie de la peana tiene un acabado similar al asfalto (uniforme y un poco rugosa) y queremos hacer un acabado similar al hormigón; lo primero que hago es coger un punzón y voy marcando sobre la base, las juntas de hormigonado y varias grietas que simularan el hormigón envejecido...

Seguidamente le doy una capa de imprimación.

Una vez está bien seca, repaso las grietas que he hecho con un rotulador permanente de color negro, para que se vean más.

Preparamos el aerógrafo y cargamos la cazoleta con color gris neutro (ref. XF-53 Tamiya) con el que pintaremos toda la base con capas finas. De esta manera no cubriremos totalmente el color negro de las grietas y se verán mas oscuras que el resto de la carretera:

Ahora nos toca pintar las líneas blancas del asfalto, que marcan la posición de salida de los coches, frente a los boxes. Para ello enmascaramos bien, delimitando la posición donde irán las líneas blancas y rociamos con color blanco mate (ref. XF-2 Tamiya)

Seguidamente retiramos las máscaras y ya tenemos las líneas blancas pintadas:

Para darle más realismo al asfalto, añadiremos marcas de goma de los neumáticos al asfalto.

Usando una máscara que ya tengo preparada para ello, protegemos de la pintura las zonas no deseadas y con el aerógrafo aplico color negro satinado (ref XF-18 Tamiya)

Bien, llegados a este punto, ya tenemos la base prácticamente pintada.

Tan solo falta pintar el "perímetro" de la peana. Para darle un poco de colorido al diorama, por que si no sólo con el gris del asfalto queda un color un poco apagado y triste; he pensado que, al tratarse de un diorama que recrea las 24 horas de Le Mans, carrera con gran tradición en Francia, podríamos pintarlo con los colores de la bandera del país galo. Procedamos:

Primero protejo la parte de la peana que hemos pintado previamente:

La parte que queda a la vista la pintamos primero en color blanco.

Seguidamente pasamos a pintar la parte de color rojo, con rojo mate (ref. XF-7 Tamiya) Naturalmente enmascaramos la parte que no será de este color y rociamos con el aerógrafo:

Procedemos de la misma manera en el trozo que será de color azul; en esta ocasión referencia 70962  de la casa Model Color (Vallejo), ya que me parece un color más parecido que los azules de Tamiya:

Y acto seguido retiramos los enmascaramientos:

Ahora tan solo nos queda pintar la parte más inferior de la peana, que hemos dejado en blanco, pero que prefiero pintarla en color gris como el asfalto, quedando de esta manera una gama de colores más uniforme.

La parte trasera de la base (sin los colores de la bandera francesa) también la pinto de color gris:

El resultado final es el siguiente:

Muy bien! Ya tenemos acabada la pintura de la peana, ahora faltan por pintar los boxes, que os explicaré en la próxima entrada.

Salut i Slot!

Continua aquí, parte 5

Diorama Le Mans - Box Clásico (part 3)

Hola amigos sloteros!

En la entrada de hoy os enseñaré cómo han salido las piezas de resina para hacer el diorama.

Ya vimos en la anterior entrada que teníamos los moldes preparados. Ahora me he puesto manos a la obra con la resina y he obtenido las primeras copias de las piezas.

Son las siguientes:

Tal y como lo habíamos previsto, el listado de piezas es el siguiente:

1.- Peana

2.- Pared del fondo.

3.- Murete, parte frontal de los boxes

4.- Tablero sobre el murete anterior

5.- Techo de los boxes

6.- Pieza sobre el techo donde irá la marca del coche con su dorsal correspondiente.

7.- Paredes laterales: tres unidades


Os pongo una imagen mas cercana, donde podemos apreciar mejor los detalles de la pared con la puerta de madera y el pomo, el interruptor y el cableado:

Bien, ya podemos empezar a montar los boxes de nuestro diorama, los nervios van apareciendo poco a poco a medida que nos acercamos al diorama montado, y así poder ver el resultado final de nuestro trabajo.

Lo primero que hago es preparar la pared del fondo con sus 3 paredes laterales.

Y por fin vamos a descubrir si la idea que tuvimos de añadirle una pestaña a las piezas, nos servirá de ayuda para encajarlas.

Encaramos las piezas:

Y como vemos que encajan bien, procedemos a pegarlas:

Una vez lo tenemos bien unido, comprobamos el resultado:

Ponemos la pieza en vertical y vemos que apoya bien de todos los lados, con lo que nos damos cuenta que no nos equivocamos con las medidas, o sea no ha quedado ninguna pieza mas corta que otra, perfecto!

Ahora, vamos a hacer el murete que va frente a los boxes.

Cogemos las dos piezas que lo forman:

Y las pegamos entre si:

Una vez están bien pegadas las piezas, lo pegamos a la parte de boxes que ya tenemos hecha.

Así es como se verán los boxes de cerca con el murete delante.

Ya el último paso, es añadir el techo, con la pieza superior para poner los dorsales de los coches; a los que pertenecen los boxes. (Nota: en caso de querer tapar el diorama con una tapa de Ninco no hay que poner esta pieza)

Una vez hecho esto, ya tenemos nuestros boxes montados.

Y por fin, ya vamos a poder ver cómo quedara el diorama, para ello ponemos los boxes sobre la peana:

Un par de vistas en perspectiva:

Vista en planta:

Y un par de imágenes más desde otra perspectiva:

El resultado es muy bonito, a mi parecer, y realmente refleja lo que esperábamos obtener en nuestros esbozos previos.

Y finalmente comprobamos, si habíamos tomado bien las medidas en los planos que hicimos inicialmente, para poder tapar el diorama.

Pruebo primero con la tapa transparente de una caja Carrera:

Bien! Encaja!

Retiramos ahora la pieza que hemos puesto sobre el techo, y probamos con la tapa transparente de una caja Ninco (que son más bajitas):

Si! También encaja! Fantástico!

Ahora, ya empieza otro paso muy importante en el diorama: pintarlo!

En la próxima entrada os explicaré cómo voy realizando todo el proceso de pintura, no tenéis ganas de verlo pintado ya? Yo, muchas! ;)

Un saludo a todos!  A reveure!

Continua aquí, parte 4
